Sismógrafo de engenharia: o que é, como funciona e como escolher

Entenda o que os sismógrafos de engenharia medem, como ler um registro e quais critérios avaliar antes de escolher o equipamento para obras e mineração.

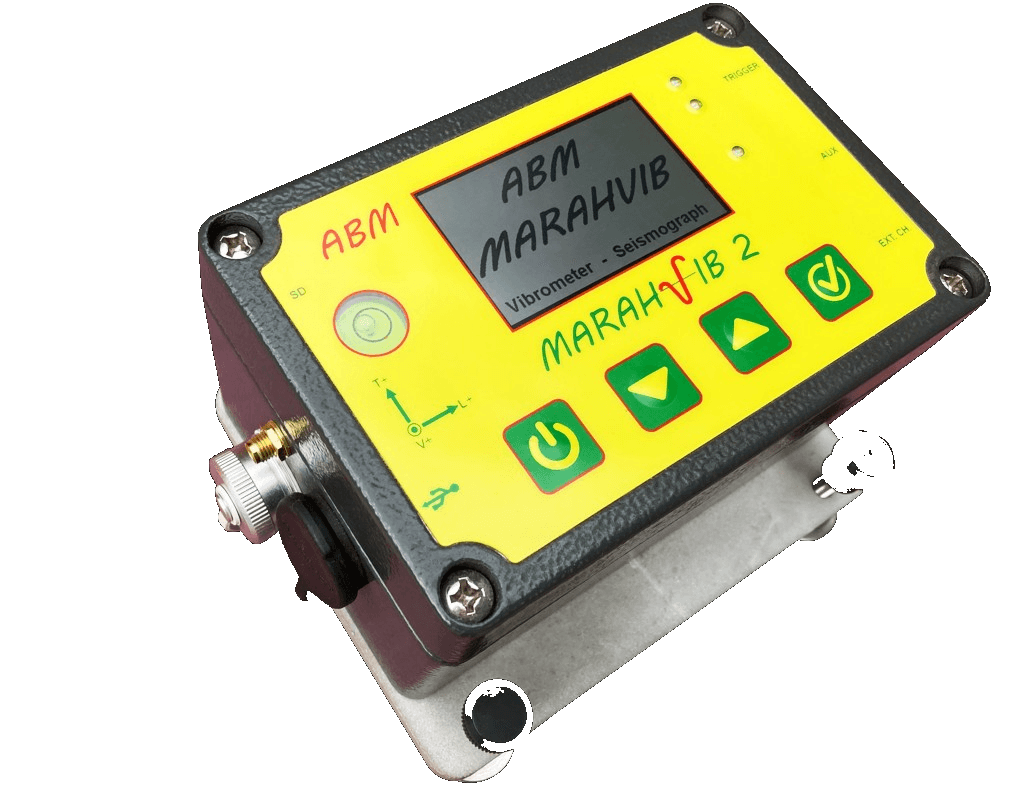

Um sismógrafo de engenharia é um sistema que mede e registra vibrações ao longo do tempo. Em obras e mineração, ajuda a acompanhar efeitos de detonações, cravação de estacas, compactação e outras atividades sobre o solo ou estruturas. O registro documenta o que chegou ao ponto monitorado; a avaliação técnica considera também a fonte, o receptor e as condições da medição.

A escolha envolve o conjunto: sensor, registrador, configuração e forma de instalação. Dois equipamentos chamados de sismógrafo podem ter respostas diferentes em amplitude e frequência e, portanto, atender a necessidades distintas.

Como funciona um sismógrafo de engenharia?

O sensor responde ao movimento e produz um sinal elétrico. O registrador adquire esse sinal, associa as amostras ao tempo e armazena os dados para análise. O glossário do USGS descreve o princípio dos sensores sísmicos e chama o registro resultante de sismograma.

1. Captar: o sensor acoplado ao solo ou à estrutura acompanha o movimento naquele ponto.
2. Registrar: o equipamento converte o sinal em uma série temporal, conforme os canais e a taxa de amostragem configurados.
3. Identificar: horário, ponto, orientação e atividade acompanhada dão contexto ao evento.
4. Interpretar: a equipe examina as formas de onda, os picos e o conteúdo em frequência antes de comparar o registro aos critérios aplicáveis.

Em sistemas com geofone triaxial, três componentes permitem observar o movimento em direções perpendiculares. É necessário documentar a orientação adotada. Um canal de pressão acústica, quando previsto e equipado com sensor adequado, mede outra grandeza. Ele não substitui os canais de vibração. Veja o que geofone e microfone entregam.

O que é um sismograma e como ler o resultado?

O sismograma mostra como o sinal varia no tempo. Comece pelos eixos do gráfico, unidades, canais e duração do registro. Depois procure o início do evento, seus maiores picos e o retorno ao nível de fundo. Confira se o horário coincide com a atividade acompanhada e se há indícios de falha, corte ou saturação.

• PPV: é a velocidade de pico de partícula, frequentemente expressa em mm/s. Indica o maior valor absoluto da velocidade no canal e no intervalo analisados. Identifique se o relatório apresenta componentes ou outra forma de combinação.
• Frequência: expressa em Hz, ajuda a caracterizar a oscilação. O método usado para obtê-la precisa estar claro; frequência associada ao pico e pico de um espectro FFT não são automaticamente equivalentes.
• FFT: permite examinar componentes em frequência de um trecho do sinal. A seleção do trecho e os parâmetros de processamento influenciam o resultado.

Exemplo ilustrativo: dois registros podem apresentar PPV de 2 mm/s e, ainda assim, ter durações e conteúdos em frequência diferentes. Esse valor isolado não permite concluir que os eventos são equivalentes, seguros ou danosos. O exemplo não representa um limite normativo nem um caso de cliente.

Para avançar na leitura, use o artigo Como interpretar PPV e FFT na obra e a explicação de FFT no monitoramento sismográfico.

Para que servem os sismógrafos de engenharia?

Na mineração e em pedreiras, os registros apoiam o acompanhamento das vibrações de desmontes com explosivos. Em obras, podem ajudar a investigar a contribuição de bate-estacas, compactadores e outras fontes. Campanhas próximas a edificações ou receptores sensíveis precisam definir onde medir e qual pergunta a medição deve responder.

Também há estudos de vibração de baixa amplitude e monitoramento de maior duração. Neles, ruído próprio, resposta em baixa frequência, armazenamento e alimentação podem ser decisivos. Não basta um aparelho registrar detonações para concluir que sua configuração atende a qualquer investigação ambiental ou estrutural.

O monitoramento documenta vibração no local medido. Atribuir uma fissura a determinada atividade exige uma investigação mais ampla, com informações da estrutura, inspeções e histórico. Da mesma forma, observar vibração não identifica sozinho sua origem.

Como escolher um sismógrafo de engenharia

Comece pelo objetivo do estudo e pelas características esperadas do sinal. Compare a documentação do modelo e a configuração oferecida com estes critérios:

1. Grandezas e canais: velocidade, aceleração ou pressão, número de componentes e necessidade de medição simultânea. Confira sensores, unidades e compatibilidade.
2. Faixa de medição: deve comportar os maiores sinais esperados sem saturar e permitir distinguir os menores sinais relevantes do ruído.
3. Resposta em frequência: verifique a faixa útil do conjunto sensor e registrador e as condições em que o desempenho é especificado.
4. Aquisição: taxa de amostragem, filtros, duração e modo de registro. Um disparo mal definido pode perder eventos; registro contínuo exige dimensionar memória e energia.
5. Dados: acesso às formas de onda, formatos de exportação, identificação de canais e preservação dos arquivos originais. Um resumo de picos pode ser insuficiente para reanálise.
6. Campo: autonomia, proteção ambiental, fixação, cabos e condições de instalação. Consulte as restrições do fabricante.
7. Documentação e suporte: manual, identificação do conjunto, certificado pertinente e responsabilidades por configuração, operação e interpretação.

As publicações técnicas da ISEE incluem diretrizes de prática de campo e especificações de desempenho para sismógrafos de detonação. São referências para esse contexto; o responsável técnico deve verificar a edição e os requisitos efetivamente aplicáveis ao projeto.

Comprar ou alugar?

A decisão depende da recorrência das campanhas, disponibilidade de operadores, manutenção, calibração e necessidade de diferentes configurações. Compare o custo e as responsabilidades ao longo do uso. Para uma demanda delimitada, a locação permite especificar o conjunto para aquele escopo.

Veja a locação de sismógrafo de engenharia da SismoPRO e os pontos para comparar locação e compra.

Instalação e calibração fazem parte da escolha

Um instrumento adequado pode produzir dados pouco úteis se estiver mal acoplado, orientado ou configurado. Defina o ponto conforme o objetivo do estudo, registre as condições do terreno e documente a montagem. Consulte o roteiro de instalação de sismógrafo: terreno e orientação.

Antes da campanha, confira identificação do equipamento e sensores, documentação de calibração, alimentação, memória, horário e teste funcional previsto no manual. Autochecagem e calibração têm funções diferentes. O artigo Calibração de sismógrafos: certificado, rastreabilidade e autochecagem explica como conferir essa documentação.

Na operação remota, verifique também armazenamento local, comunicação e procedimento em caso de interrupção. A transmissão facilita o acesso aos dados, mas não corrige falhas de instalação ou configuração.

Perguntas frequentes

Qual é o aparelho que registra vibrações do solo?

O sismógrafo é um dos sistemas usados para registrar esse movimento. O sensor e o registrador precisam ser adequados à amplitude e à frequência de interesse. O nome comercial do aparelho, sozinho, não define sua capacidade.

Sismógrafo e sismômetro são a mesma coisa?

Os termos às vezes aparecem de modo intercambiável. Em uma distinção prática, sismômetro designa o sensor de movimento; sismógrafo designa o sistema de registro. Ao contratar, peça a identificação do conjunto e de cada sensor, independentemente do nome usado.

O sismógrafo de engenharia mede a magnitude de um terremoto?

A medição local de vibração de uma obra não é uma estimativa automática de magnitude sísmica. PPV em mm/s e magnitude de terremoto são informações diferentes, obtidas e interpretadas em contextos distintos.

Existe um valor de PPV aceitável para qualquer obra?

Não há um único valor que responda a todas as situações. A avaliação depende do receptor, da fonte, da frequência, da grandeza avaliada e do critério técnico ou requisito aplicável. O plano de monitoramento deve explicitar essa escolha.

Todo sismógrafo transmite dados pela internet?

Não. A função depende do modelo, acessórios, software e configuração do serviço. Confirme comunicação disponível, armazenamento em caso de falha e condições de acesso aos arquivos antes da contratação.
