Tipos de onda em vibração de obras: equipamento, desmonte, propagação e efeito nas estruturas

Do desmonte ao equipamento pesado: como as ondas se formam, viajam, chegam ao receptor e o que isso significa para estrutura e pessoas.

Toda fonte geradora de vibração — compactador, perfuratriz, britador, tráfego pesado, desmonte com explosivos, queda de bloco — transfere energia mecânica ao meio. Essa energia se organiza em ondas elásticas que se propagam pelo solo, pela rocha alterada e, em parte dos casos, também pela coluna de ar ou por caminhos estruturais (solo–fundação–edificação). Entender os tipos de onda e o modo como chegam ao ponto de medição e ao receptor ajuda a interpretar PPV, frequência e, sobretudo, a separar incômodo percebido de potencial de alteração estrutural.

Este texto é uma visão aplicada a monitoramento em obras e desmontes, não um tratado de sismologia. Para modelagem de distância e escala de carregamento, vale cruzar com o artigo sobre equação de propagação (Devine); para ressonância de edificações, com frequência natural de construções.

O que o meio “carrega”: ondas de corpo e ondas de superfície

Em meios sólidos, as ondas mais discutidas em textos introdutórios são as ondas P (compressão — as partículas oscilam na direção da propagação) e as ondas S (cisalhamento — oscilação perpendicular à direção de propagação). Em conjunto, costumam ser chamadas de ondas de corpo porque penetram o volume do terreno.

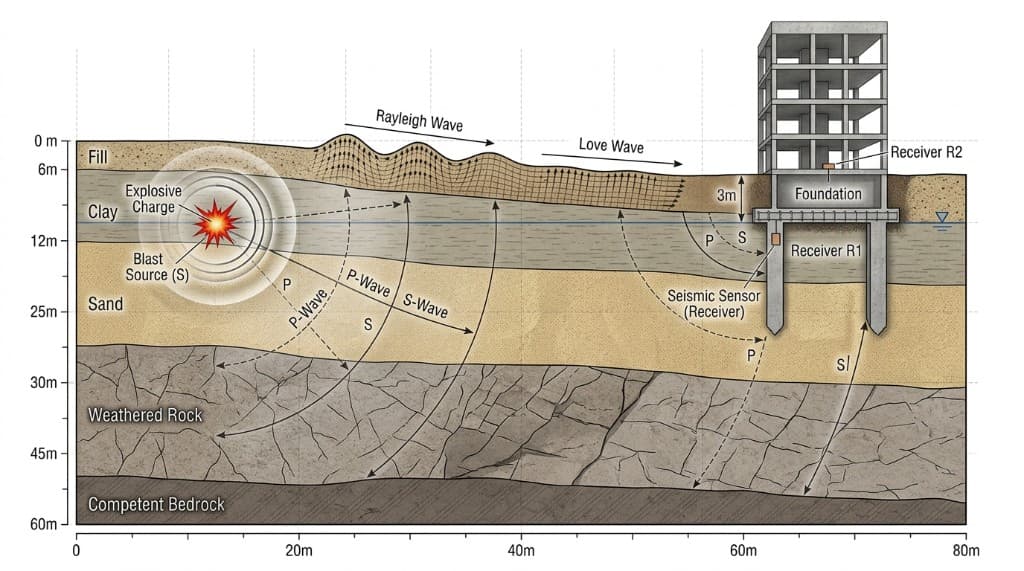

Próximo à superfície livre — exatamente onde ficam canteiros, estradas e edificações — predominam, em muitos cenários de vibração induzida por obra, as ondas de superfície. As mais citadas são as de Rayleigh (movimento elíptico no plano vertical, com componentes verticais e horizontais acoplados) e, quando há estratificação e contraste de rigidez, contribuições do tipo Love (cisalhamento horizontal no plano da superfície). Na prática de campo, o geofone triaxial captura um pacote de chegadas: não um único “tipo puro”, mas a combinação que o trajeto e o terreno permitiram.

Tipos de deformação no solo (e o que isso tem a ver com P e S)

A passagem da onda implica deformação do meio: os grãos e contatos do solo (ou blocos de rocha alterada) oscilam em torno de uma posição de equilíbrio. Em modelagem elástica linear — base usual para interpretar PPV e comparar a limites normativos — costuma-se distinguir, de forma útil para o leitor de campo:

• Deformação volumétrica (compressão / dilatação em torno do traço médio): associada à variação de volume do elemento representativo do solo. Liga-se à componente de compressão e expansão típica das ondas P em meio isótropo homogêneo.
• Deformação distorcional (cisalhamento): mudança de forma sem, em primeira análise, alteração de volume; corresponde ao cisalhamento das ondas S e a parcelas importantes do movimento das ondas de superfície (Rayleigh, Love), que combinam componentes no plano de propagação.
• Regime recuperável (pequenas deformações): na maior parte dos eventos de obra bem documentados, os deslocamentos são pequenos e o maciço volta após o tremor — é nesse contexto que a velocidade de partícula e o PPV descrevem o fenômeno de forma consistente com tabelas de receptor.
• Deformações irreversíveis ou acúmulo plástico (compactação remanescente, trincas no maciço, em casos muito específicos e condicionados a saturação e estado tensional, liquefação): não se deduzem automaticamente de um registro de vibração; dependem de nível, número de ciclos, tipo de solo, umidade, histórico e de avaliação geotécnica própria. O monitoramento sismográfico focado em normas de edificação trata sobretudo do regime recuperável; efeitos permanentes no solo exigem outro escopo de estudo.

Em resumo: P puxa mais a ideia de “empurrar e comprimir o volume”; S e boa parte da superfície puxam mais a ideia de “cortar / distorcer” o meio. O instrumento mede o movimento resultante, já misturado pelo trajeto — por isso a separação “pura” só aparece em análises avançadas. Para difração e dispersão (como o trajeto remodela esse pacote), ver também difração e dispersão de ondas.

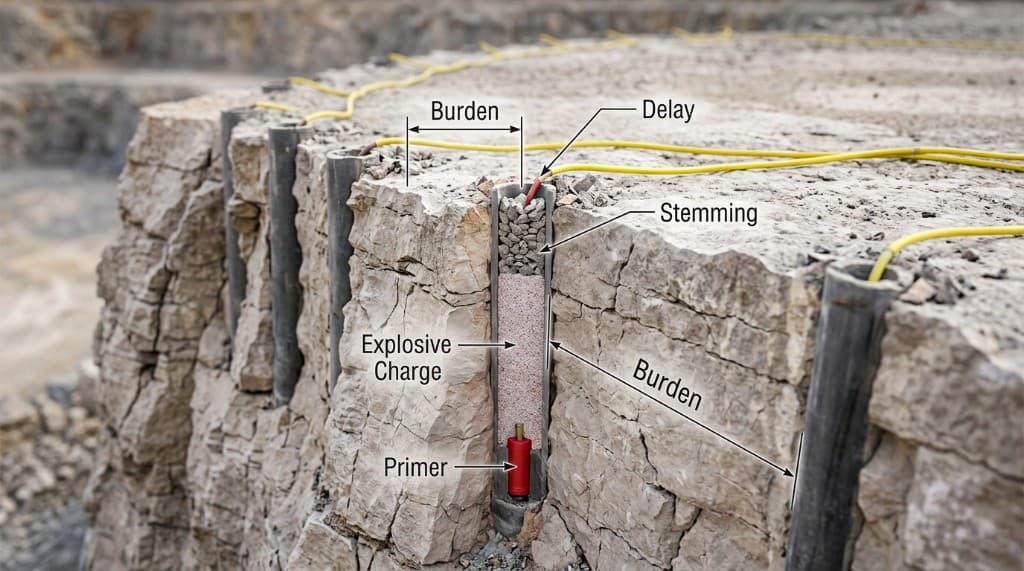

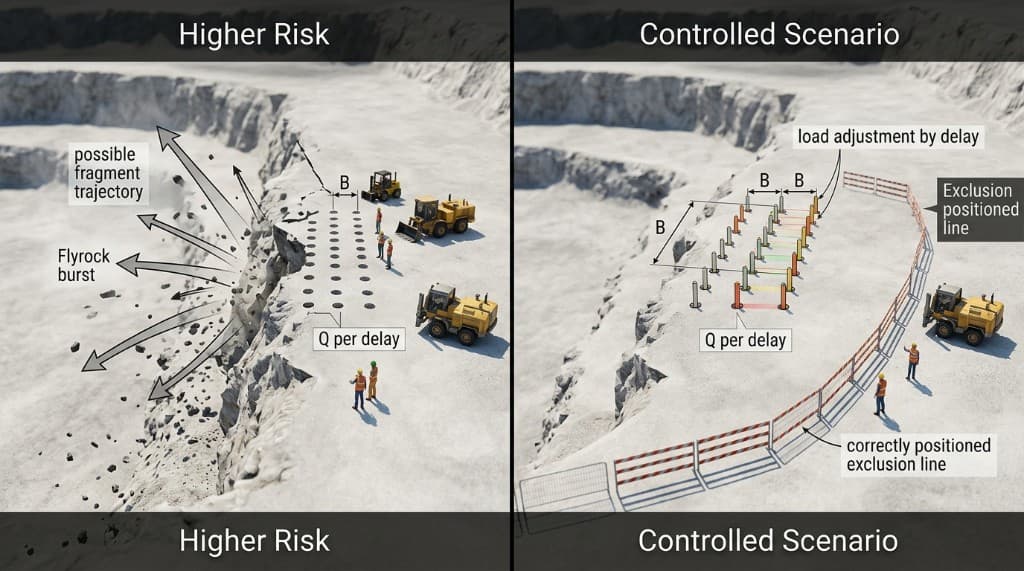

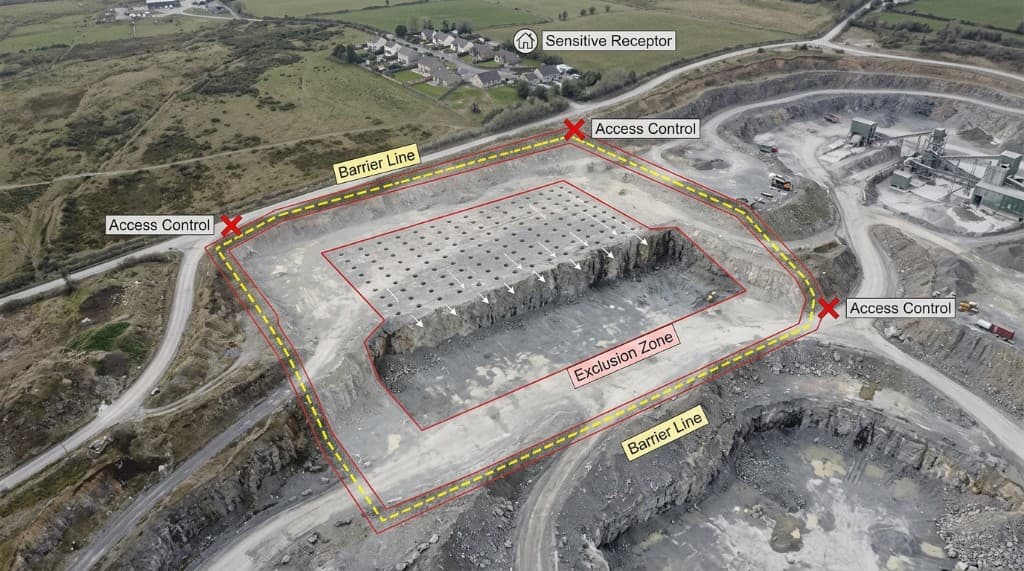

Em desmonte com explosivos, ainda entram fenômenos complementares: onda de choque no ar (pressão acústica / “air blast”, quando relevante ao critério do projeto) e, em rocha, reflexões e conversões em interfaces — o que pode reorganizar energia entre componentes e frequências ao longo do caminho.

Equipamento contínuo versus desmonte impulsivo: o “formato” da energia

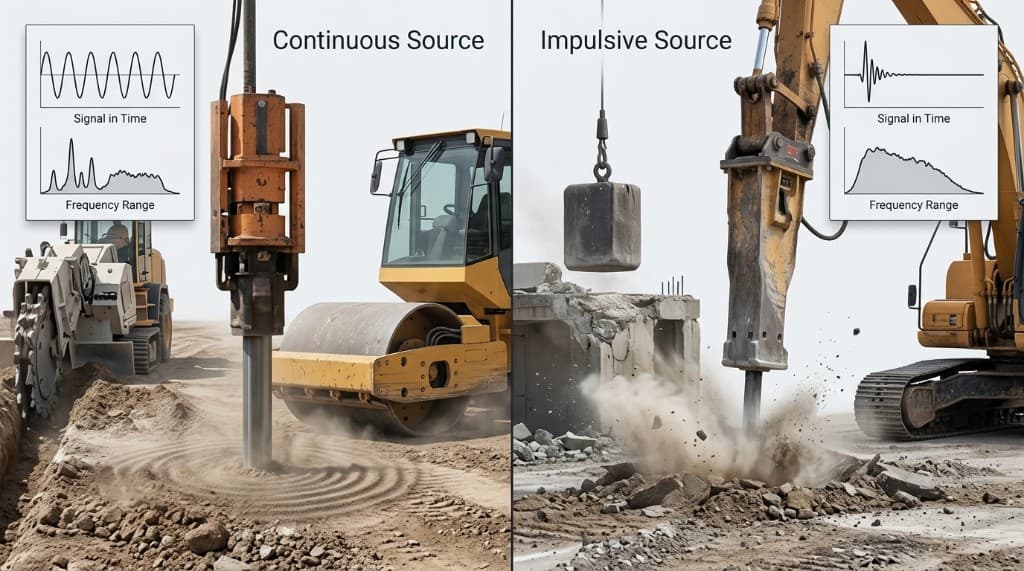

Equipamentos e tráfego costumam gerar excitação com duração maior — ciclos repetidos, passagens múltiplas, rotação de máquinas. O sinal tende a ter conteúdo espectral mais estreito ou modulado em torno das frequências da operação e das irregularidades do terreno. Já o desmonte é, em geral, impulsivo: energia injetada em intervalo muito curto, com largo espectro na fase inicial e posterior filtragem pelo meio (atenuação maior em altas frequências ao longo do trajeto, regra geral).

Essa diferença explica por que o mesmo valor de pico (PPV) pode “parecer” distinto para quem sente ou para a estrutura: duração, repetição e frequência dominante mudam a resposta dinâmica e a fadiga perceptiva, mesmo quando o pico numérico é parecido.

Como as ondas propagam e por que o caminho importa

A propagação depende de rigidez, amortecimento, anisotropia e da geometria do maciço (camadas, lentes mais moles, nível freático, descontinuidades). Ondas podem refratar, refletir e converter tipo ao cruzar contrastes — o que altera tempos de chegada e a partilha de energia entre componentes vertical e horizontal.

O efeito de sítio (solo mole espesso, aterro, vala) pode amplificar bandas de frequência específicas no últimos dezenas de metros antes do sensor ou da fundação. Por isso, dois receptores à mesma distância linear da fonte, mas com geologia e fundações diferentes, podem registrar níveis bem distintos.

Como “chegam”: ordem de chegada e o que o sismógrafo registra

Em distâncias típicas de obra, o registro costuma ser um tremor de chegada em que fases rápidas (corpo) podem anteceder ou se misturar com ondas superficiais mais lentas porém muitas vezes mais energéticas na faixa que interessa a edificações rasas. O equipamento mede velocidade de partícula em três eixos; o PPV sintetiza o pico ao longo do evento e dos canais, conforme a norma e o método do projeto.

A orientação do sensor em relação à fonte (eixo longitudinal apontando para a fonte em esquemas clássicos de desmonte) existe justamente para alinhar a leitura à geometria da propagação esperada e facilitar comparação com critérios que discriminam componentes.

O que a estrutura “sente”: acoplamento, fundação e resposta dinâmica

Quando a onda chega à edificação, o movimento do solo impõe deslocamentos na interface com a fundação. A estrutura não apenas “acompanha” o solo: ela filtra e amplifica bandas conforme suas rigidezes, massas, amortecimentos e modos de vibrar. Em edificações com pavimentos, é comum aparecer amplificação relativa em patamares intermediários para determinadas frequências — fenômeno ligado à dinâmica estrutural e à participação de modos superiores.

O que costuma governar efeito na estrutura (risco de dano ou de alteração funcional) é a combinação de nível (PPV ou métrica equivalente), frequência, número de ciclos / repetição, estado de conservação e sensibilidade do receptor definida pela norma ou pelo critério contratual. Não existe um único número universal: o receptor “frágil” (alvenaria histórica, gesso–estuque fino) reage diferente do receptor “robusto” em concreto bem detalhado.

E o ser humano: percepção, incômodo e limiares diferentes dos de dano

Pessoas percebem vibração de forma não linear com a amplitude: ruído associado, expectativa, horário e comunicação influenciam a queixa tanto quanto o milímetro por segundo registrado. Limiares de conforto ou aborrecimento e limiares ligados a início de dano cosmético ou estrutural pertencem a famílias de critério diferentes. Um evento pode ser abaixo de patamares estruturais e ainda assim ser vivido como incômodo intenso — ou o inverso, dependendo do contexto.

Por isso, monitoramento bem feito separa o que o instrumento mediu da narrativa de impacto: dados objetivos para comparar a limites técnicos e comunicação clara para vizinhança e fiscalização.

Síntese prática

• Fontes de obra geram pacotes de ondas de corpo e superfície; próximo à superfície, as de superfície costumam dominar a “sensação” transmitida ao solo e às fundações rasas.
• Deformação no solo: volumétrica (ligada às ondas P) e distorcional/cisalhamento (ligada às S e a parcelas das ondas de superfície); o monitoramento normativo foca o regime recuperável; efeitos permanentes exigem geotecnia à parte.
• Equipamento versus desmonte muda duração e espectro; picos parecidos podem ter consequências perceptivas e estruturais diferentes.
• Propagação é filtrada pelo terreno; geologia e topografia explicam grande parte da variabilidade entre pontos.
• Estruturas respondem com modos próprios; comparação com limites exige frequência e classe de receptor.
• Pessoas reagem a critérios psicofísicos e contextuais; não confundir queixa com extrapolação automática de dano.

FAQ

1. O sismógrafo “vê” ondas P e S separadas como no desenho do livro?
Em campo, o que chega é a superposição. A separação rigorosa exige análise avançada e geometria favorável; para gestão de obra, o foco costuma ser PPV, componentes e frequência.

2. Vibração forte sempre danifica?
Não necessariamente. Amplitude, frequência, repetição e vulnerabilidade do receptor entram juntos. Critérios normativos existem justamente para estruturar essa decisão.

3. Vizinho reclamou com PPV baixo — o dado está “errado”?
Pode estar certo e ainda assim haver percepção elevada. Revise horário, ruído, histórico e comunicação; use o dado para separar fato instrumentado de narrativa.

4. PPV alto significa que o solo “deformou para sempre”?
Não automaticamente. PPV descreve o pico de velocidade de partícula num regime em que, na maior parte dos casos de obra, prevalece deformação recuperável. Efeitos permanentes ou plásticos no maciço são outra pergunta — exigem critério geotécnico, não só o valor do sismógrafo.
