Difração e dispersão de ondas: o que são e por que mudam o que o sismógrafo registra

Do talude ao solo em camadas: por que o tremor se espalha e se estica no tempo — e como isso aparece nos seus dados.

Em monitoramento de vibração, é tentador imaginar que a energia sai da fonte como um “sinal limpo” e chega ao sensor em linha reta, sem mudar de forma. Na prática, o terreno é irregular, estratificado e cheio de bordas — valas, taludes, muros, mudanças de material. Dois fenômenos clássicos explicam boa parte da complexidade que aparece nos gráficos: a difração e a dispersão. Este artigo resume o que cada um faz, em linguagem aplicada a obras, e como isso se relaciona com a leitura de PPV e frequência. Para revisar tipos de onda antes, veja também tipos de onda em vibração de obras.

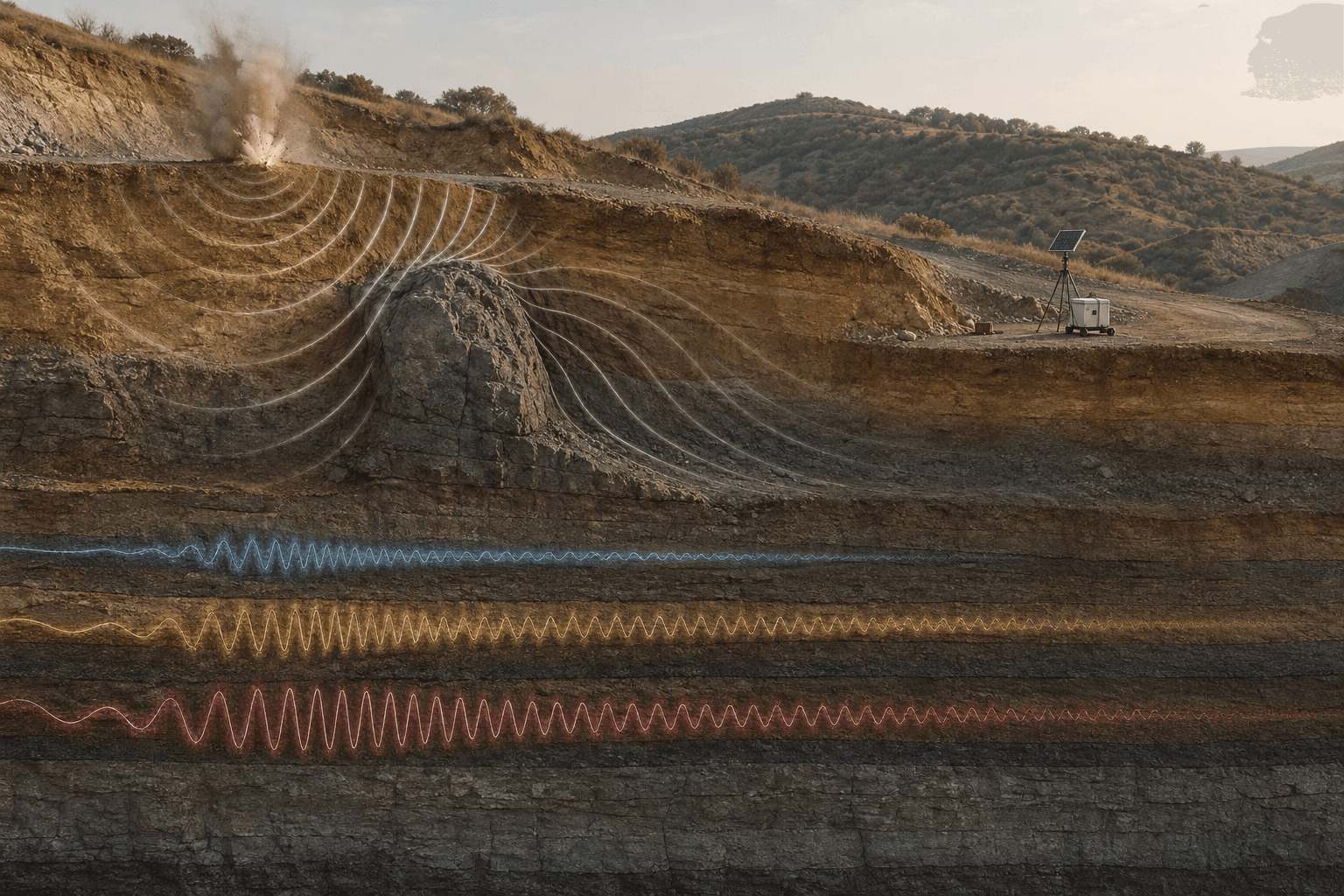

Corte ilustrativo de terreno em camadas: energia sísmica contornando um trecho de relevo (difração) e trens de onda com aparência distinta no subsolo estratificado (dispersão); estação de monitoramento ao fundo. — Ilustração realista **didática** (não escala de projeto): relevo e camadas fazem a energia se **espalhar e contornar** obstáculos; no subsolo em fatias, frequências podem se **separar no tempo** — o que o artigo detalha nos esquemas abaixo.

Difração: quando o tremor “vira a esquina”

Difração descreve o que acontece quando uma frente de onda encontra uma descontinuidade: ponta de um maciço, canto de escavação, borda de uma vala, mudança acentuada de topografia ou um obstáculo que bloqueia parte do caminho. Em vez de seguir apenas em linha reta, parte da energia se espalha em novas direções — inclusive para zonas que, num desenho simplificado, ficariam na “sombra” geométrica da fonte.

Em obras urbanas ou em desmontes com berços complexos, isso ajuda a entender por que dois pontos de medição próximos podem ver formas de evento diferentes, ou por que um vizinho atrás de um talude ainda assim percebe tremor. Não é anomalia automática do aparelho: pode ser o caminho da energia mudando com a geometria.

Ideia: ao encontrar borda, vala, talude ou mudança brusca de terreno, parte da energia “contorna” e se espalha em novas direções. O mapa de vibração deixa de ser um círculo perfeito em torno da fonte.

Dispersão: o pulso “se estica” porque cada frequência corre em ritmo diferente

Dispersão ocorre quando a velocidade de propagação depende da frequência (ou, em formulações mais gerais, quando a relação entre frequência e número de onda não é linear). Em meiosem camadas — típicos na engenharia geotécnica — ondas superficiais (e, em certos contextos, outros modos) costumam exibir curvas de dispersão: frequências baixas e altas não chegam juntas.

O efeito prático é simples de visualizar: na fonte, um desmonte ou um impacto pode gerar um pulso relativamente curto; a algumas dezenas ou centenas de metros, o mesmo evento pode aparecer no sismógrafo como um tremor mais longo, com chegadas escalonadas. O pico (PPV) ainda pode estar num instante único, mas a duração aparente e o conteúdo em frequência mudam — daí a utilidade de ferramentas como a FFT para separar o que está dominando o registro (ver como interpretar PPV e FFT na obra).

Ideia: em meios estratificados, cada frequência pode viajar com velocidade média diferente. Um pulso curto na fonte chega alargado no receptor — primeiro umas frequências, depois outras. Por isso a análise em frequência (FFT) ajuda a interpretar o mesmo registro.

Como os dois conceitos se combinam no campo

Difração responde sobretudo a “para onde” a energia foi parar no espaço — sombras, múltiplos caminhos, focagem após bordas. Dispersão responde a “como o mesmo pacote se reorganiza no tempo” ao longo do trajeto no meio. Na mesma campanha de monitoramento, ambos podem atuar: você pode ter mudança de direção e alargamento espectral-temporal do evento.

Isso reforça três hábitos bons de projeto: (1) justificar a posição dos sensores com croqui e geologia simplificada; (2) não comparar dois pontos como se fossem o mesmo receptor sem critério; (3) quando a decisão for sensível, usar PPV + frequência (e não só um número isolado).

Na prática: difração muda para onde a energia vai; dispersão muda como o pulso se organiza no tempo. Juntas, ajudam a explicar registros diferentes em pontos próximos ou picos que “mudam de forma” com a distância.

O que isso não é

Este texto não substitui modelagem numérica (elementos finitos, ray tracing) nem levantamento geofísico detalhado. Também não “explica” sozinho um valor alto: sempre cabe checar fonte, distância, acoplamento do sensor, ruído local e registro bruto. A difração e a dispersão são, sobretudo, lentes conceituais para leitura inteligente do que o terreno faz com a onda.

FAQ

1. Difração significa que o equipamento está com problema?
Não necessariamente. Padrões estranhos podem vir de geometria e múltiplos caminhos. Só se suspeitar do equipamento após revisar instalação, histórico e repetibilidade.

2. Dispersão faz o PPV sempre diminuir com a distância?
A tendência geral é atenuação com a distância, mas focagem, sítio e interferência entre caminhos podem criar exceções locais. Por isso modelos empíricos e dados de campo precisam conviver.

3. Preciso dominar equações para gerir obra?
Para gestão, basta a noção: geometria e camadas reorganizam o sinal. Paraperícia ou projeto crítico, a matemática entra com mais força — e o monitoramento bem documentado alimenta essa análise.
