Backbreak, overbreak, underbreak, repé (toe) e outros desvios de desmonte: guia prático
Vocabulário técnico + ação de campo: como identificar, medir e corrigir backbreak, overbreak, underbreak, repé e related breaks.
Se a geometria pós-fogo foge do projeto, aparecem termos que muitas equipes usam de forma confusa: backbreak, overbreak (às vezes escrito “overbreack”), underbreak, repé/toe e outros. Padronizar esses conceitos melhora comunicação entre perfuração, desmonte, geotecnia, operação e contrato.
Glossário técnico-operacional (direto ao ponto)
- Backbreak: quebra para trás da linha desejada de crista, “comendo” maciço além do limite.
- Overbreak / overbreack: escavação/quebra excessiva além do contorno projetado da face.
- Underbreak: material que deveria romper e permanece, reduzindo seção útil.
- Repé (toe): “pé duro” remanescente na base da bancada após o fogo.
- Half-cast / dano de contorno: perda de qualidade da parede final, comum em tiros de contorno mal ajustados.
Por que esses desvios importam
Eles impactam segurança, custo e desempenho: mais retrabalho mecânico, perda de berma útil, maior exposição de blocos instáveis, piora do contorno para etapas futuras e dificuldade de cumprir planejamento volumétrico.
Causas típicas por desvio
| Desvio | Causas frequentes | Ajuste inicial |
|---|---|---|
| Backbreak | Burden curto na linha de contorno, excesso de carga periférica, sequência agressiva. | Revisar carga de perímetro, desacoplamento e tempos na borda. |
| Overbreak | Geometria de face irregular, energia excessiva por furo e estrutura geológica favorável à sobrequebra. | Ajustar B/S e redistribuir energia por retardo. |
| Underbreak | Energia insuficiente, burden alto, sequência ineficiente, tampão excessivo para o contexto. | Rebalancear carga útil e revisar interação entre furos. |
| Repé / toe | Subperfuração insuficiente, desvio de inclinação, perda de energia na base. | Revisar subperfuração, carga de fundo e controle de perfuração. |
| Dano de contorno | Falha em técnica de contorno (pré-split/smooth blasting) e acoplamento excessivo. | Estratégia dedicada de contorno e verificação de alinhamento. |
Como medir no campo (simples e repetível)

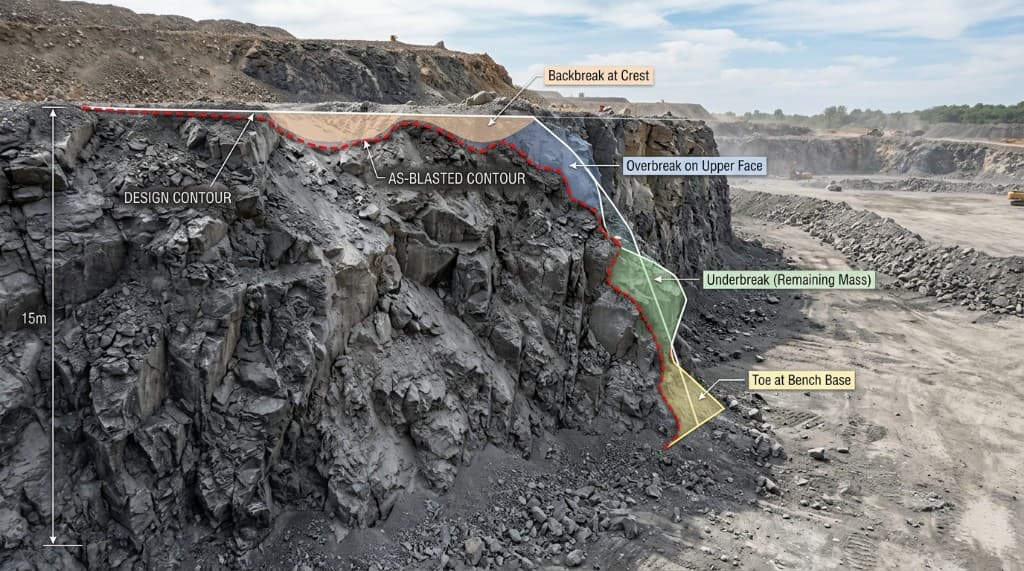

- Levantar seção projetada (linha de referência) e seção executada pós-fogo.
- Medir desvios em pontos fixos (topo, meio e toe) com mesma metodologia por frente.
- Registrar em planilha padrão: desvio absoluto, percentual e foto com escala.
- Classificar severidade (leve / moderado / crítico) com gatilhos acordados entre operação e geotecnia.
Cálculos de desvio geométrico (triagem)
| Métrica | Expressão | Exemplo |
|---|---|---|
| Desvio de contorno | Δc = x_exec - x_proj | Δc > 0 pode indicar overbreak/backbreak conforme posição. |
| Percentual de overbreak | OB% = (A_extra / A_proj) * 100 | Área adicional quebrada além da seção de projeto. |
| Percentual de underbreak | UB% = (A_nao_quebrada / A_proj) * 100 | Mede “faltante” de escavação/ruptura. |
| Índice de repé | Ir = h_toe_rem / H_bancada | Relação entre toe remanescente e altura da bancada. |
Exemplo numérico breve
Se a seção projetada é 120 m² e após o fogo você mede 9 m² de área extra (overbreak) e 6 m² de área não rompida (underbreak):
OB% = (9 / 120) * 100 = 7,5%
UB% = (6 / 120) * 100 = 5,0%
Esse par de indicadores já orienta decisão: reduzir energia periférica para conter overbreak sem aumentar underbreak.
Matriz de resposta para o próximo fogo
- Backbreak alto: reduzir energia de contorno, revisar desacoplamento e timing periférico.
- Overbreak + flyrock: revisar burden real, tampão e sequência; reforçar exclusão.
- Underbreak + toe: revisar subperfuração, carga de fundo e interação entre linhas.
- Padrão misto recorrente: auditar qualidade de perfuração (desvio, profundidade e inclinação).
Capilaridade diagnóstica: separar sintoma, mecanismo e causa-raiz
Para evitar correções “no escuro”, vale organizar a análise em 3 níveis: sintoma observado, mecanismo provável e causa-raiz verificável.
| Sintoma | Mecanismo provável | Checagem objetiva | Ação no próximo fogo |
|---|---|---|---|
| Backbreak recorrente na crista | Energia periférica alta / burden curto de borda | Comparar burden medido x projeto + fotos da coronha | Reduzir carga de contorno e revisar timing periférico |
| Underbreak no corpo da face | Energia útil insuficiente / interação ruim entre furos | Auditar desvio de perfuração, coluna de carga e stemming | Ajustar B/S e redistribuir energia por retardo |
| Repé persistente | Subperfuração/carga de fundo inadequadas | Medição de toe remanescente + conferência de profundidade real | Revisar subperfuração, fundo e controle de inclinação |
Critério de severidade para decisão rápida
Em vez de tratar todo desvio igual, classifique em níveis. Exemplo de regra interna (ajustável ao contrato):
- Nível 1 (leve): desvio localizado sem impacto operacional relevante.
- Nível 2 (moderado): exige ajuste no próximo fogo e monitoramento reforçado.
- Nível 3 (crítico): restringe liberação da frente e demanda revisão técnica formal.
Essa padronização melhora alinhamento entre operação, geotecnia e gestão de risco — especialmente quando há mais de uma equipe por turno.
Como complemento, veja o artigo de uso energético e malha para calibrar energia com geometria antes do disparo.
Conclusão
Nomear bem o desvio já é metade da solução. Quando a equipe mede com método e fecha o ciclo “evento → desvio → ajuste”, o desmonte sai do modo reativo e entra em melhoria contínua.
FAQ
1. Overbreak e backbreak são a mesma coisa?
Não exatamente. Backbreak é quebra para trás da linha de crista; overbreak é excesso de quebra do contorno em geral.
2. “Overbreack” está errado?
É grafia comum em campo, mas o termo técnico mais usado é overbreak.
3. Toe sempre indica falta de explosivo?
Nem sempre. Pode envolver subperfuração, desvio de furo, energia de fundo e geologia local.
Fechamento técnico-comercial
Padronizar indicadores de backbreak/overbreak/underbreak/toe melhora previsibilidade de custo e segurança de frente.
